加工の達人!難加工は大西製作所にお任せ下さい。お問合せはお気軽にどうぞ!072-333-7177
設備紹介

【熟練の技術】
経験豊富な熟練工たちが御社のご依頼をお待ちしております。
【豊富な実績】
弊社では大小様々な企業様から数多くのご依頼から多様な製品を送りだし厚い信頼を頂いています。
【多彩なバリエーション】
創業以来、様々な用途に使用される多種多様な製品を手がけています。
【数物にも自信あり】
多品種小ロットに対応は得意とするところですが、ロット数の多い製品にもロボット・ローダー付の設備で対応できます。

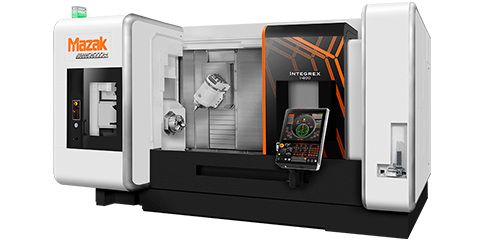

お客様のご要望に応えるために、短納期でコストを削減し、小ロットで高い精度の製品を納めさせていただくために、今後5年以内にINTEGREX i-400・i-400s NMV3000 DCG等々新たに6台の導入を検討しています。

品質管理・最終検査

大西製作所は圧倒的な技術力と最新の設備力でご要望におこたえします。

高剛性・高精度CNC 旋盤(Y軸機能+ミーリング機能付き)
森精機 NLX2500Y/1250
2018年6月29日導入

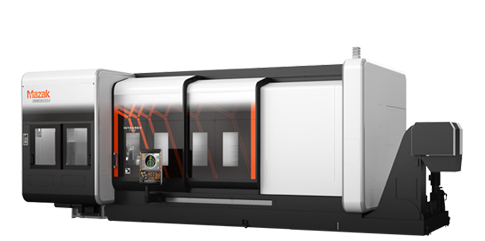

INTEGREX i-500
2018年12月導入予定

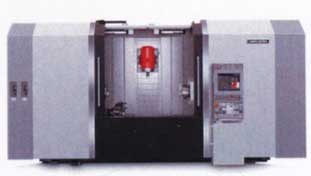

8軸複合旋削加工機
森精機 NT3200/1000

5軸複合加工機

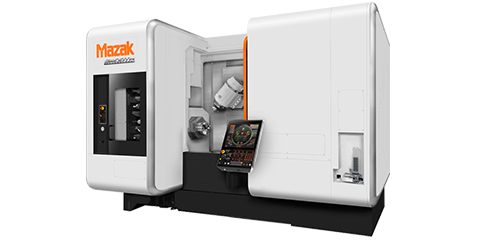

ヤマザキマザック INTEGREX I-300

5軸複合タテ型マシニングセンタ 森精機 NMV3000 DCG

6軸複合加工機
森精機 NT5400

6軸複合旋削加工機

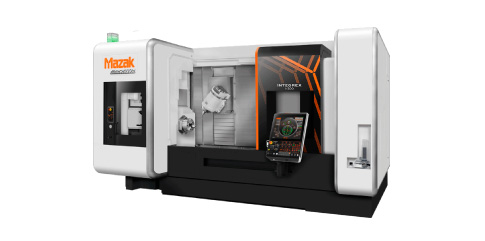

マザック INTEGREX i-300S
5軸複合MC加工機
マザック INTEGREX j-500/5X

6軸複合旋削加工機

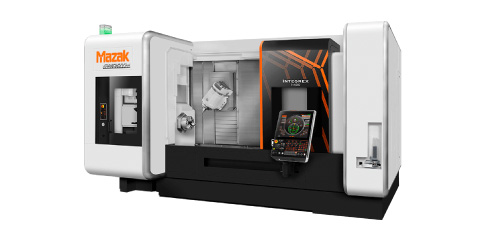

マザック INTEGREX i-400S

5軸複合加工機
ヤマザキマザック INTEGREX J-400

5軸複合MC加工機
マザック INTEGREX i-800/5X 2APC

NC複合研削機 TAIYO KOKI


Vertical Mate 125
旋回テーブル径1250㎜

Vertcal Mate 125
旋回テーブル径 1250mm

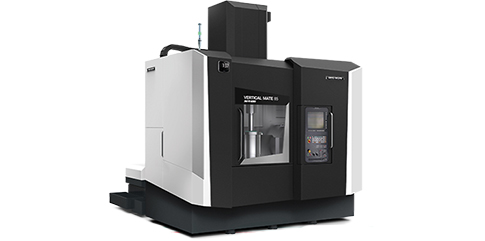

Vertical Mate 85
旋回テーブル径850㎜

IGH-2HT
測定機設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。

3次元曲面を100分の5~10ミリの精度で加工。
複合加工CNC旋盤
型式 サイズ/能力 メーカー 特別仕様
 NT3200/1000SZ  Φ200×1000  DMG MORI  対向2SP 8軸同時5軸、旋削刃物台
 NT5400DCG  φ700×2000  DMG森精機  対向2スピンドル6軸
 INTEGREX I-300  φ300×650  ヤマザキマザック  同時5軸
 INTEGREX i-300S  Φ300×650  ヤマザキマザック  対向2SP 6軸同時4軸
 INTEGREX J-400  φ400×650  ヤマザキマザック  5軸
 INTEGREX i-400S  Φ400×1500  ヤマザキマザック  対向2SP 6軸同時4軸
複合加工立型マシニングセンタ
型式 サイズ/能力 メーカー 特別仕様
 NMV3000DCG  φ350×300  DMG森精機  同時5軸+旋削機能
 VARIAXIS j-500/5X  Φ500×350  ヤマザキマザック  5軸同時5軸
 VARIAXIS i-800/5X  Φ730×500  ヤマザキマザック  5軸 2APC
MC加工設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。

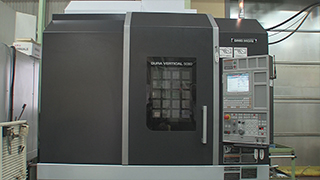

Dura Vertical 5100   NV5000 α1   VM 4Ⅲ
横型マシニングセンタ
型式 サイズ/能力 メーカー 特別仕様
 A55/40  400mm角  マキノ  2面パレット
 A55/40  400mm角  マキノ  8面パレットプール
 FH4800  400mm 角  ヤマザキマザック  2面パレットAPC
立型マシニングセンタ
型式 サイズ/能力 メーカー 特別仕様
 Dura Vertical5080/40  X1100・Y600  DMG森精機  4軸仕様 φ300NC円テーブル
 Dura Vertical5100/40  X1350・Y600  DMG森精機  4軸仕様 φ300NC円テーブル
 MV-35/40  X600・Y400  DMG森精機  4軸仕様
 MV-40/40  X650・Y450  DMG森精機  2面パレット
 MV-40/40  X650・Y450  DMG森精機  2面パレット
 MV-40/40  X650・Y450  DMG森精機  4軸仕様
 MV-40/40  X650・Y450  DMG森精機  4軸仕様
 MV-40/40  X650・Y450  DMG森精機  4軸仕様
 MV-40/40  X650・Y450  DMG森精機  5軸仕様
 MV-40B/40  X800・Y450  DMG森精機  4軸仕様
 MV-45/40  X800・Y460  DMG森精機  4軸仕様
 MV-55/40  X1050・Y550  DMG森精機  4軸仕様
 MV-JR/40  X500・Y410  DMG森精機  4軸仕様
 NV5000α1A/40  X1100・Y600  DMG森精機  4軸仕様
 NV5000α1B/40  X1320・Y600  DMG森精機  4軸仕様
 Ultmill3000/40  X350・Y350  DMG森精機  2面パレット
 MCV-630/50  X1250・Y550  OKK  4軸仕様
 VM-4Ⅲ/40  X800・Y410  OKK
 VM-5Ⅲ/40  X1050・Y560  OKK  4軸仕様
 PCV60/50  X1250・Y550  OKK  4軸仕様
 MC-30V/40  X900・Y520  オークマ
 MC-40VA/40  X1100・Y520  オークマ
 MILLAC45V/40  X1000・Y450  オークマ  4軸仕様
 MILLAC511V/50  X1100・Y510  オークマ  4軸仕様
 MX-55VB/50  X1050/Y560  オークマ
 マイセンター3/40  X650・Y450  キタムラ  2面パレット
 FNC74-A20/40  X700・Y450  マキノ  4軸仕様
 FNC74-A20/40  X700・Y450  マキノ  4軸仕様
 FNC74-A20/40  X700・Y450  マキノ  4軸仕様
 FNC74-A20/40  X700・Y450  マキノ
NC加工設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。

SL-603   SL-403B   SL-25M
ターニングCNC旋盤
型式 サイズ/能力 メーカー 特別仕様
 SL-25M/500  φ250×500  DMG森精機  MC、シャフト専用振込ローダー仕様
 SL-25M/500  φ250×500  DMG森精機  MC、シャフト専用ガントリーローダー
 SL-25M/500  φ250×500  DMG森精機  MC、シャフト専用ガントリーローダー
 NL2500Y/1250  φ250×1250  DMG森精機  MCY軸、シャフト専用ガントリーローダー
 SL-603CMC/2000  φ1000×2000  DMG森精機  MC、SMW振止め
 SL-403BMC/2000  φ600×2000  DMG森精機  MC、SMW振止め
 SL-403CMC/2000  φ600×2000  DMG森精機  MC、SMW振止め
 ZL-25MC/1000  φ250×1000  DMG森精機  MC
 ZL-25MC/1000  φ250×1000  DMG森精機  MC
 ZL-25M/500  φ250×500  DMG森精機  MC
 SL-35BMC/750  φ350×750  DMG森精機  MC
 SL-35BMC/750  φ350×750  DMG森精機  MC
 SL-35M/750  φ350×750  DMG森精機  MC
 SL-25Y/500  φ250×500  DMG森精機  MC、Y軸
 SL-25Y/500  φ250×500  DMG森精機  MC、Y軸
 SL-25Y/500  φ250×500  DMG森精機  MC、Y軸
CNC旋盤
型式 サイズ/能力 メーカー 特別仕様
 NL-2000MC/500  Φ250×500  DMG MORI  MC
 NL2500Y/1250  Φ250×1250  DMG MORI  MCY 軸、シャフト専用ガントリーローダー
 SL-154Y/500  Φ150×500  DMG MORI  MC、Y 軸
 SL-25B/500  φ250×500  DMG森精機  16面振込ローダー仕様
 SL-253/1000  φ250×1000  DMG森精機  シャフト専用振込式ローダー仕様
 Dura Turn2550  φ250×500  DMG森精機  シャフト専用振込式ローダー仕様
 SL-25/500  φ250×500  DMG森精機  シャフト専用振込式ローダー仕様
 SL-25A/500  φ250×500  DMG森精機  シャフト専用振込式ローダー仕様
 SL-25A/500  φ250×500  DMG森精機  シャフト専用振込式ローダー仕様
 SL-25A/500  φ250×500  DMG森精機  シャフト専用振込式ローダー仕様
 SL-25A/500  φ250×500  DMG森精機  シャフト専用ガントリーローダー
 2SP-150H  φ200×80  オークマ  2SP2T、反転ガントリーローダー
 2SP-25HG  φ300×80  オークマ  2SP2T、反転ガントリーローダー
 LB15  φ200×500  オークマ  シャフト専用振込ローダー仕様
 SL-25B/500  φ250×500  DMG森精機  シャフト専用ガントリーローダー
 MW12-L  φ150×80  村田機械  2SP2T、反転ガントリーローダー
 MW12-R  φ150×80  村田機械  2SP2T、反転ガントリーローダー
 MW200  φ300×80  村田精機  2SP2T、反転ガントリーローダー
 TL-5A/1000  φ350×1000  DMG森精機  SMW振止め
 TL-40/2000  φ350×2000  DMG森精機  SMW振止め
 TL-40/2000  φ350×2000  DMG森精機  SMW振止め
 TL-5A/2000  φ350×2000  DMG森精機  SMW振止め
 SL-25B/500  φ250×500  DMG森精機  固定振止め
 NL3000/1500  φ350×1500  DMG森精機  固定振止め
 CL2000  φ200×400  DMG森精機
 CL2000  φ200×400  DMG森精機
 CL2000BT  φ200×400  DMG森精機
 SL-200  φ200×500  DMG森精機
 SL-25A/1000  φ250×1000  DMG森精機
 SL-25B/1000  φ250×1000  DMG森精機
 Dura Turn2550  Φ250×500  DMG MORI  シャフト専用振込式ローダー仕様
 NL2500/1250  φ250×1250  DMG森精機
 NL3000/1500  Φ350×1500  DMG MORI  固定振止め
 NLX2500/1250  Φ250×1250  DMG MORI
 SL-25/500  φ250×500  DMG森精機
 SL-25A/500  φ250×500  DMG森精機
 SL-25A/500  φ250×500  DMG森精機
 SL-25B/500  φ250×500  DMG森精機
 SL-25M/500  φ250×500  DMG森精機
 SL-25M/500  φ250×500  DMG森精機
 SL-3H  φ250×500  DMG森精機
 ZL-25B/500  φ250×500  DMG森精機
 SL-35/1250  φ350×1250  DMG森精機
 TL-5B/2000  φ350×2000  DMG森精機
 SL-4  φ350×500  DMG森精機
 SL-35/750  φ350×750  DMG森精機
 SL-35B/750  φ350×750  DMG森精機
 SL-35B/750  φ350×750  DMG森精機
 LB15  φ200×500  オークマ
 LB15  φ200×500  オークマ
 LB15  φ200×500  オークマ
 LB15Ⅱ  φ200×500  オークマ
 LU-25  φ300×500  オークマ
 MW12-L  Φ150×80  村田機械  2SP2T,反転ガントリーローダー
 MW12-R  Φ150×80  村田機械  2SP2T,反転ガントリーローダー
 MW200  Φ300×80  村田機械  2SP2T,反転ガントリーローダー
研磨加工設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。

タテ型NC複合研磨機  TAIYO KOKI Vertical Mate 85
旋回テーブル径850㎜
  タテ型NC複合研磨機 TAIYO KOKI Vertical Mate 125
旋回テーブル径1250㎜

TOYODA 円筒研削盤   NC平面研削盤 岡本工作機械 PSG84EXB

NC複合研削盤 TAIYO KOKI IGS-4NT 内外径用4軸
※1軸高速スピンドル5万回転仕様
  円筒研削盤 ジェイテクト GCP32×50
立型複合研削機
型式 サイズ/能力 メーカー 特別仕様
 Vertical Mate85  φ850ターンテーブル  TAIYO KOKI  内径・外径・端面同時研磨
 Vertical Mate125  φ1250ターンテーブル  TAIYO KOKI  内径・外径・端面同時研磨
 Vertical Mate125  Φ1250テーブル  TAIYO MOKI  内径・外径・端面同時研磨
横型複合研磨機
型式 サイズ/能力 メーカー 特別仕様
 IGT-4N  φ250×350  TAIYO KOKI  内径・外径・端面同時研磨
 IGT-4N  φ250×350  TAIYO KOKI  内径・外径・端面同時研磨
 IGS-4NT  φ300×800  TAIYO KOKI  内径・外径・端面同時研磨
 IGT-3N  φ250×350  TAIYO KOKI  内径・外径・端面同時研磨
 IGT-3N  φ250×350  TAIYO KOKI  内径・外径・端面同時研磨
 IGT-3N  φ250×350  TAIYO KOKI  内径・外径・端面同時研磨
円筒NC研磨機
型式 サイズ/能力 メーカー 特別仕様
 GPN5P32-63  φ200×600  JTEKT  外径研磨
 GC32G2  φ300×1000  JTEKT  外径研磨
 GL4X1000  φ300×1000  JTEKT  外径研磨
円筒研削盤
型式 サイズ/能力 メーカー 特別仕様
 GOP32-50  φ250×500  JTEKT  外径研磨
 GOP32-100  φ250×1000  JTEKT  外径研磨
 GOP32-100  φ250×1000  JTEKT  外径研磨
 GOP32-100  φ250×1000  JTEKT  外径研磨
 GUP40-180  φ450×1800  JTEKT  外径研磨
内面研削盤
型式 サイズ/能力 メーカー 特別仕様
 GH40-100  φ250×250  JTEKT  内径研磨
 T-121A  φ500×250  TOYO  内径研磨
NC平面研削盤
型式 サイズ/能力 メーカー 特別仕様
 PSG65EXB  φ500×600  OKAMOTO  平面研削
 PSG84EXB  φ500×600  OKAMOTO  平面研削
平面研削盤
型式 サイズ/能力 メーカー 特別仕様
 ICB240  φ600ターンテーブル  ITIKAWA  ロータリー平面研削
 SS5  φ400ターンテーブル  SANSEI  ロータリー平面研削
1軸特殊センター研磨機
型式 サイズ/能力 メーカー 特別仕様
 SOGMY-650A  φ100×600  バンノー精機
深穴加工設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。

BTA穴加工機   NCガンドリルマシーン ミロク MEG-600
BTA機
型式 サイズ/能力 メーカー 特別仕様
 ディープ2000L  φ30~φ125×2500
 100-700  φ18~φ70×500  エヌエスジー
 ディープ2000L  φ30~φ125×2500  北口精機
NCガンドリル
型式 サイズ/能力 メーカー 特別仕様
 MEG-500-2NC  φ3~φ20×500  ミロク
 MEG-600-2NC  φ3~φ20×600  ミロク
 MSG-1000NC  φ3~φ30×1000  ミロク  ワーク回転仕様
 MSEG-1000S  φ3~φ30×1000  ミロク
 KS1240  φ3~φ22×2000  テクノカワハラ
ボール盤
型式 サイズ/能力 メーカー 特別仕様
 YD2-55  φ45  DMG森精機  (旧_吉田ボール盤)
 YD2-45  φ40  DMG森精機  (旧_吉田ボール盤)
 YBD-420B  φ40  DMG森精機  (旧_吉田ボール盤)
センターリングマシン
型式 サイズ/能力 メーカー 特別仕様
 M-TYPE  φ120×1200  日本特殊工業
 M-TYPE  φ120×1200  日本特殊工業
 M-TYPE  φ120×1200  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業
 S-TYPE  φ100×700  日本特殊工業  ローダー仕様
 L-TYPE  φ100×1000  日本特殊工業
 φ110×700  妹尾
測定機設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。
大西製作所の検査室では様々な形状に合わせた、三次元塵標測定器・輪郭形状測定器・デジタル測定器などを使い分け、マイクロの精度を追求しています。

表面粗さ・輪郭形状測定機
ミツトヨ SV-C3100S4
  真円度測定機 ミツトヨ RA-2100DH   真円度測定機 ミツトヨ RA-2100DH

三次元座標測定機
カールツァイス PRISMO7-NAV1
  デジタル測定機器類(校正管理品)   三次元測定機 ミツトヨ BRT707
三次元測定機
型式 サイズ/能力 メーカー 特別仕様
 PRISMO7-NAV1  カールツァイス
 BRT707  ミツトヨ
表面粗さ・輪郭形状測定器
型式 サイズ/能力 メーカー 特別仕様
 SV-C3100S4  ミツトヨ
真円度測定器
型式 サイズ/能力 メーカー 特別仕様
 RA-2100DH  ミツトヨ
3D/CADデータ設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。
3D/CADデータでモデル受入可能です。図面を受け入れ後、CAD・CAMで加工方法の検討と試作用NC加工データを作成し、5軸複合加工機で加工します。

CAD/CAM Master Cam   3D/CADデーターでモデル受入可能です。図面を受け入れ後、CAD・CAMで加工方法の検討と試作用NC加工データを作成し、5軸複合加工機で加工をします。
3D対応CAD/CAM
型式 サイズ/能力 メーカー 特別仕様
 MASTERCAM-X  OS-W7  MASTERCAM  3D加工、モデル電子データ受入可能
その他の設備
※型式の色の変わった文字をクリックして設備の写真をご覧下さい。
旋盤
型式 サイズ/能力 メーカー 特別仕様
 LS  Φ200×700  オークマ
 LS  Φ200×700  オークマ
 LS  φ200×1000  オークマ
 LS  φ200×1500  オークマ
 LS  φ100×800  ワシノ
 マザック マークⅡ  φ350×2000  マザック
 LS  φ100×700  オークマ
フライス盤
型式 サイズ/能力 メーカー 特別仕様
 S型  DMG森精機  (旧_日立精機)
 N型  DMG森精機  (旧_日立精機)
ノコ盤
型式 サイズ/能力 メーカー 特別仕様
 NSS-250S  ニコテック
